Электропривод для медогонки 12В (100 Вт) с выходом вала через траверсу, с электронным блоком управления

Описание

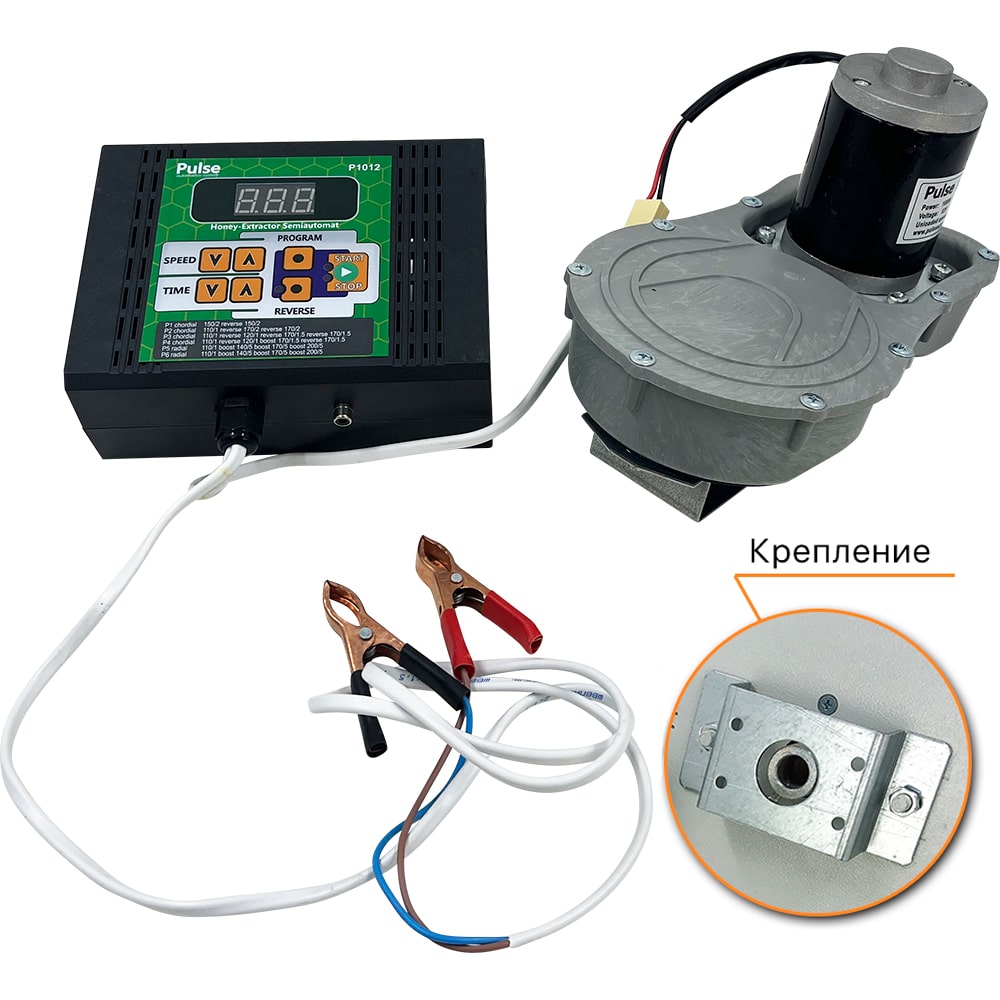

Электропривод для медогонки Модель RD1012M EURO

В комплект входит:

Редуктор ременной - 1 шт.

Пульт управления EURO - 1 шт.

Технические Характеристики:

Power: 100W

Voltage: 12V

Unloaded speed: 50-220RPM

Мощность: 100Вт

Питание: 12В

Диапазон оборотов вала: 50-220 Об/мин.

Применение:

Электропривод для медогонки Модель RD1012М EURO

Устанавливается на модели медогонок производства Мелиса 93, а также на модели советского производства.

Электропривод устанавливается на вал ротора медогонки, обеспечивает вращение ротора в диапазоне от 50 до 220 оборотов в минуту и установкой времени откачки меда от 1 минуты до 7 минут. Управление двигателем осуществляется современным высокочастотным полевым транзистором, Блок управления во время работы постоянно отслеживает входной вольтаж, потребление и температуру основных силовых частей устройства, тем самым обеспечивается надежность и защита от выхода из строя модулей устройства.

Защита от превышения нагрузки.

При увеличении нагрузки потребления более 4,5 ампер, во время работы устройства подсвечивается индикатор, при продолжительной превышении более 8 секунд устройство входит в аварийный режим.

Защита от пониженного и повышенного напряжения.

При уменьшении входного вольтажа меньше 10 вольт и при увеличении более 14 вольт Блок управления входит в аварийный режим.

Защита от перегрева.

При высокой длительной нагрузке, вызванной механическими поломками движущихся узлов медогонки или же в случае, когда ротор цепляется о мед, возможен перегрев пульта управления. В случае перегрева силовых частей выше 100 градусов по Цельсию, Блок управления входит в аварийный режим.

Исполнение редуктора ременного:

Редуктор ременной состоит из электродвигателя 100вт. с высоким КПД, зубчатого ремня, ведущего и ведомого шкива. Основание редуктора выполнено из листовой стали 3 мм. окрашенной антибактериальной краской, ведущий шкив изготовлен из алюминия, ведомый шкив изготовлен из первичного стекло-наполненного полиамида. Все элементы вращения установлены на шарикоподшипниках. В качестве привода используется зубчатый ремень GT3x391mm. Верхняя часть, чехол редуктора изготовлен из высокопрочного АБС пластика.

Ресурс:

- электродвигатель, ведущий и ведомый шкив - не менее 10-20 лет

- шарикоподшипники не менее 3-7 лет

- Зубчатый ремень GT3x391mm., не менее 2-5 лет

Устройство предназначено для установки на медогонки хордиального и радиального типов.

- Для хордиальных медогонок от 2 до 8 рамок типа Дадан с общим весом загрузки не более: - 24кг

- Для радиальных медогонок, ограничение не более: - 40 - 145мм (полурамка), 36 - 230мм (рута),

18 - 300мм (дадан)

Диаметр бака не более 920 мм

Внимание! При использовании с Редукторными медогонками обязательно отключить динамическое торможение двигателем (меню 103 Of). При неправильном использовании возможен выход из строя редуктора медогонки!

Установка и подключение:

ВАЖНО! НЕ ДОПУСКАЕТСЯ ИСПОЛЬЗОВАНИЕ ЗАРЯДНЫХ СТАНЦИЙ И СВЕТОДИОДНЫХ ДРАЙВЕРОВ. Возможен выход из строя пульта управления! Что является НЕ ГАРАНТИЙНЫМ СЛУЧАЕМ!

Блок управления имеет 6 программ, каждую из которых можно изменить пользователю, установить желаемый режим времени, скорости и пауз между циклами. Для изменения времени, скорости и пауз между циклами работы программ, необходимо в выбранной программе нажать и удержать кнопку “PROGRAM” более 3 секунд, после звукового сигнала устройство перейдет в режим программирования выбранной программы.

На примере программы Р2. После удержания кнопки “PROGRAM” более 3 секунд, на экране отображает Р2.1 (меняем время и скорость первого цикла) нажимаем “PROGRAM” кратковременно, переходим в Р2.Р (меняем паузу между циклами) нажимаем “PROGRAM” кратковременно, переходим в Р2.2 и т.д. выход из меню изменения программ автоматически после редактирования последнего цикла программы.

ВАЖНО! Устанавливайте паузы между циклами с запасом по времени для полной остановки ротора медогонки перед последующим стартом.

Работа медогонки в ручном режиме (Р0)

Скорость, направление и время вращения в этом режиме выставляются на пульте блока управления вручную с помощью соответствующих кнопок. После окончания вращения в одну из сторон, или нажатия кнопки «Стоп» производится выдержка 12 сек. После остановка, когда будет светиться индикатор кнопки «Стоп», будет возможен доступ к дальнейшей работе с пультом – например, включение реверса или вход в меню программирования.

Работа медогонки в автоматическом режиме (Р1; Р2; Р3; Р4; Р5)

Для работы медогонки в автоматическом режиме необходимо:

В меню установки режимов в в разделе 106 поставить”ON” см. раздел “Меню установки режимов” выбрать на пульте управления одну из программ. После окончания вращения в одну из сторон производится выдержка 5-30 сек. для полной остановки ротора медогонки, после чего автоматически происходит переключение реверса вращения электродвигателя и выполняется дальнейший этап в соответствии с выбранной программой.

ВАЖНО! Устанавливайте паузы между циклами с запасом по времени для полной остановки ротора медогонки перед последующим стартом.

Работа медогонки в полуавтоматическом режиме (Р1; Р2; Р3; Р4; Р5)

Для работы медогонки в полуавтоматическом режиме необходимо: В меню установки режимов в в разделе 106 поставить”OFF” см. раздел “Меню установки режимов” выбрать на пульте управления одну из программ. После окончания вращения в одну из сторон производится выдержка 5-30 сек. для полной остановки ротора медогонки, программа выполняет звуковой сигнал о завершении цикла, ждет подтверждения выполнения следующего цикла кнопкой “СТАРТ”, после чего автоматически происходит переключение реверса вращения электродвигателя и выполняется дальнейший этап в соответствии с выбранной программой.

  ХАРАКТЕРИСТИКИ

101 Общая мощность PWM

103 Торможение двигателем

104 Защита по току ампер

105 Защита по температуре

106 Режим Автомат/Полуавтомат

107 Отображение верхнего значения скорости

108 Отображение нижнего значения скорости

110 Время первого рывка для укладки кассет

111 Сила первого рывка для укладки кассет
