Пульт управления для медогонки 12V (100 Вт), c механическим управлением

Описание

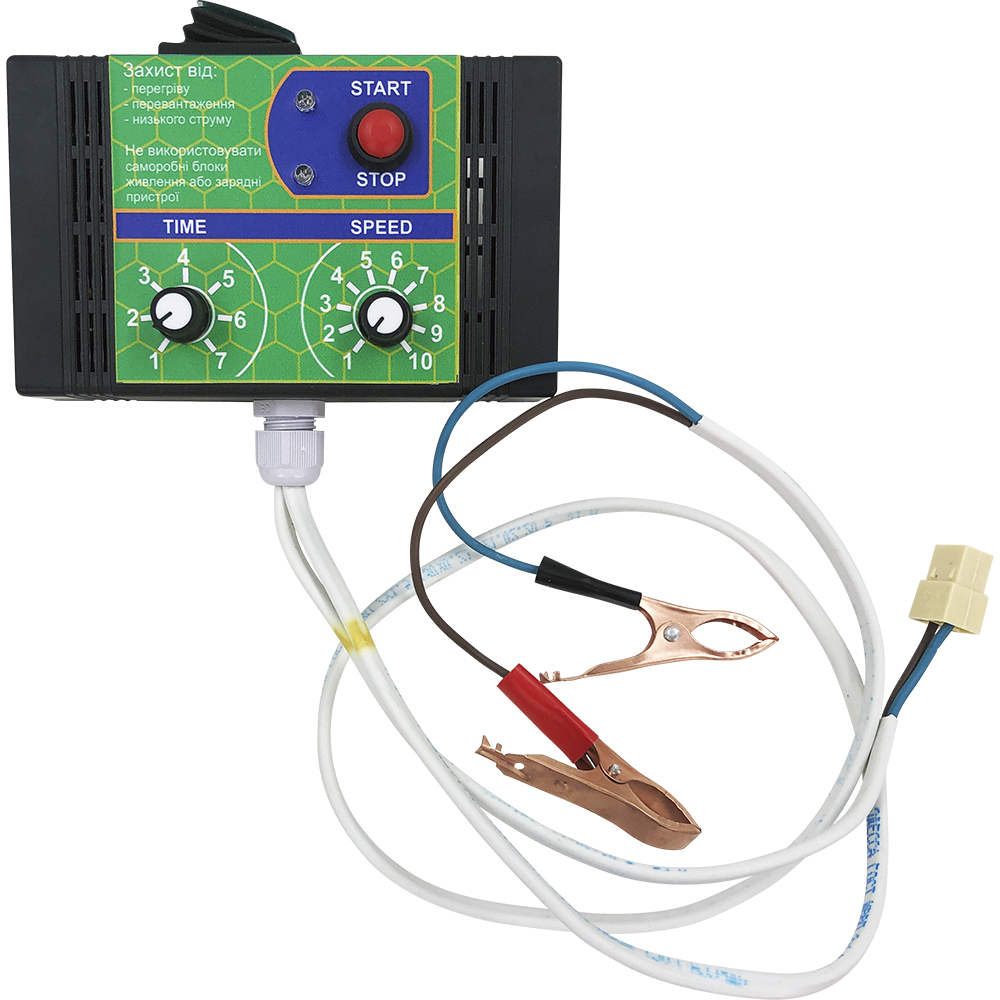

Пульт управления «Pulse», к электроприводу медогонки (механический) – предназначен для управления ременных редукторов Pulse (для медогонки). Электроника управления медогонкой, рассчитана для непрерывного использования с редукторами Pulse, ременного типа и планетарного. Регулятор оборотов медогонки, позволяет подобрать нужные обороты ротора и установить направление и время откачки.

Пульт Управления оснащен видами защиты:

Защита по превышению тока нагрузки: max 4,5А.

Защита от случайного переключения тумблера «REVERSE».

Защита по температуре силовых модулей устройства.

Защита от пониженного и повышенного напряжения.

Регулировка скорости вращения ротора медогонки «SPEED»

Пульт Управления позволяет управлять скоростью вращения ротора медогонки в диапазоне от 50 до 220 оборотов в минуту, изменение производится соответствующим регулятором с маркировкой «SPEED» шкала деления от 1 до 10 ед.

Необходимо подобрать:

1) Скорость разгрузки (ту скорость, при которой происходит разгрузка установленной полно медовой рамки исключая ее повреждение) подбирается в зависимости от модели медогонки ее размера и состояния движущихся частей, питания устройства. Как правило, скорость разгрузки находится в пределах от 90 до 140 оборотов в минуту в зависимости от окружающей температуры, сорта/вида меда, состояния пчелиных сот.

2) Скорость откачки, при которой происходит осушивание медовой рамки качественно и без повреждений. Как правило, скорость откачки находится в пределах от 110 до 190 оборотов в минуту в зависимости от окружающей температуры, сорта/вида меда, состояния пчелиных рамок.

Регулировка времени работы медогонки «TIME»:

Пульт Управления позволяет управлять временем вращения ротора медогонки в диапазоне от 1 до 7 минут, изменение производится соответствующим регулятором с маркировкой «TIME» шкала деления от 1 до 7 ед. Время работы устанавливается до нажатия кнопки «Старт», во время работы двигателя изменение времени не активно.

Необходимо подобрать:

1)      Время разгрузки (то время, при котором происходит разгрузка установленной полно медовой рамки) подбирается в зависимости от окружающей температуры, сорта/вида меда, состояния пчелиных сот. Как правило, время разгрузки устанавливается от 1 мин до 3 мин.

2)     Время откачки то время, при котором происходит откачка установленной рамки, подбирается в зависимости от окружающей температуры, сорта/вида меда, состояния пчелиных сот. Как правило, время откачки устанавливается от 1 мин до 3 мин.

Установка направления вращения ротора медогонки «REVERSE»:

Пульт Управления позволяет управлять направлением вращения ротора медогонки, реверс вращения осуществляется с помощью переключения тумблера «REVERSE»

ВАЖНО! Не переключайте тумблер «REVERSE» во время вращения ротора медогонки! Необходимо дождаться полной остановки ротора медогонки, после чего возможно переключения тумблера «REVERSE»

При неправильном использовании возможны повреждения Редуктора и Пульта Управления! Что является НЕ ГАРАНТИЙНЫМ СЛУЧАЕМ!

Работа электропривода:

При подаче питания на Пульт Управления, устройство входит в режим ожидания, мигает зеленый индикатор раз в секунду, сигнализируя о том, что все параметры устройства в норме.

В этом режиме можно изменять Скорость, Время и Реверс вращения медогонки.

После нажатия кнопки START/STOP Пульт управления начинает выполнение установленной программы ВРЕМЕНИ и СКОРОСТИ работы.

По истечении установленного времени работы пульт выполнит команду СТОП, отсчитает блокировочное время 10 секунд и перейдет в режим ожидания.

В случае преждевременного нажатия кнопку START/STOP Пульт выполнит команду СТОП, отсчитает блокировочное время 10 секунд и перейдет в режим ожидания.

Сигналы аварийных режимов

    Защита по превышению тока нагрузки: max 4,5А.

В случае превышения потребления более 4,5А., Пульт Управления засвечивает красный индикатор, тем самым сообщая о чрезмерном потреблении. Если нагрузка удерживается постоянно более 8 секунд, Пульт входит в аварийный режим, сигнализируя частым перемигиванием красного светодиода. Сброс режима через кнопку START/STOP.

  Защита от случайного переключения тумблера «REVERSE»

При переключении режима «REVERSE» во время вращения медогонки происходит мгновенное прекращение вращения электропривода. Пульт входит в аварийный режим, сигнализируя частым перемигиванием красного и зеленого светодиода. Сброс режима через кнопку START/STOP.

    Защита по температуре силовых модулей устройства.

В случае превышения температуры силовых модулей выше 100 С. пульт Управления мигает красным индикатором, тем самым сообщая о чрезмерном температуре. Выход из аварийного режима происходит автоматически после снижения температуры силовых модулей устройства ниже 70 С.

    Защита от пониженного и повышенного напряжения.

В случае превышения напряжения более 15в или снижении ниже 10в, Пульт Управления засвечивает зеленый индикатор, тем самым сообщая о пониженном или о повышенной входном напряжении. Пульт входит в аварийный режим, сигнализируя засвечиванием светодиода. Сброс режима происходит автоматически после стабилизации входного напряжения.

ВАЖНО! Если во время разгона ротора медогонки засвечивается красный индикатор более 2 секунд, проверьте состояние движущихся частей медогонки подшипников, сальников, втулок. Ротор медогонки должен легко вращаться от руки. Перегрев Пульта Управления возможен, если мед цепляет о ротор медогонки. Если во время разгона медогонки, пульт переходит в режим СТОП, проверьте соответствие блока питания, или состояние Аккумулятора на момент его заряда.

ВНИМАНИЕ!!! Данный пульт управления подходит для электроприводов Pulse и работает только с импульсным блоком питания Pulse.
