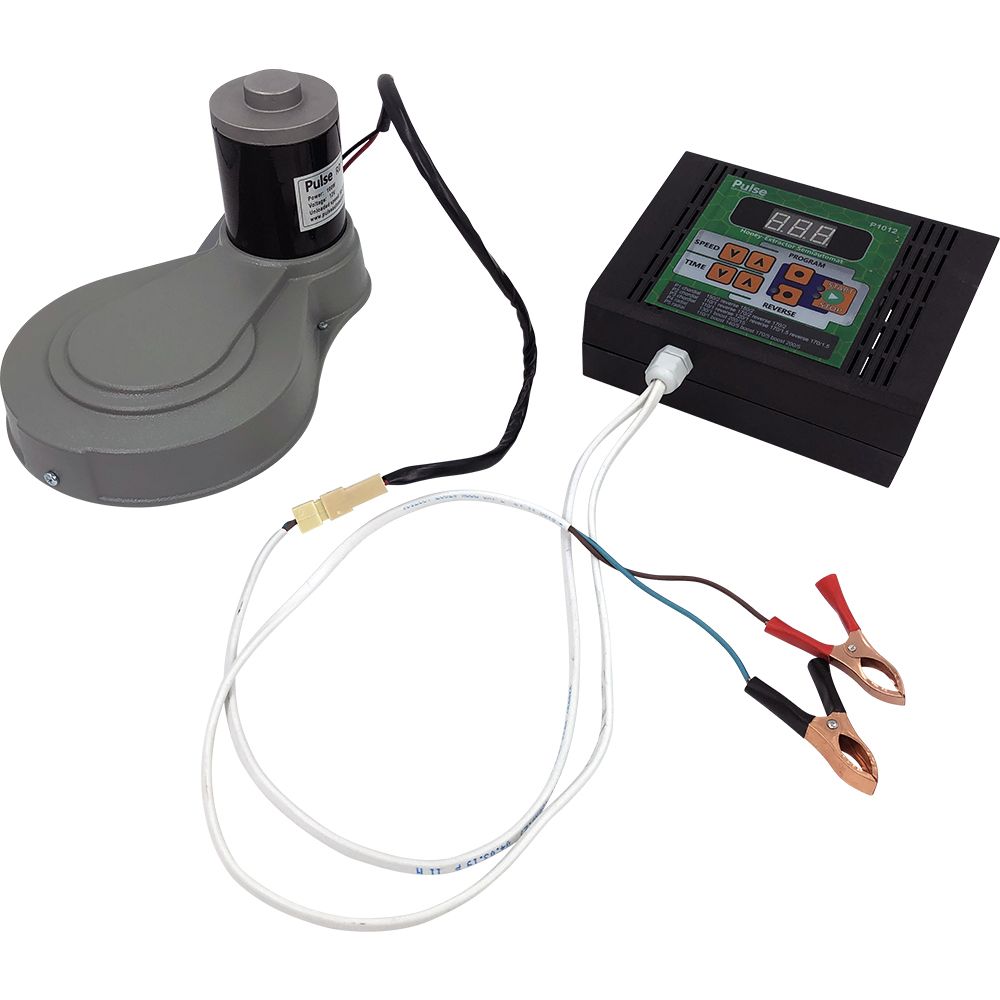

Електропривод для медогонки 12 В (100 Вт) на вал ротора медогонки з електронним блоком управління

Опис

Модель RD1012 EURO NEW

Електропривод підходить для медогонок виробництва АВВ-100, Чарунка, до більшості моделей сучасних виробників України і зарубіжжя, а також на моделі радянського виробництва - сумісний для роботи з медогонками з кількістю касет від 6 і менше

Пристрій призначений для установки на медогонки хордіального і радіального типів:
Для хордіальних медогонок від 2 до 8 рамок типу Дадан з загальною вагою завантаження не більше: - 24кг
Для радіальних медогонок, обмеження не більше: - 40 - 145 мм (напіврамки), 36 - 230мм (рута), 18 - 300мм (дадан)
Діаметр бака не більше 920 мм

Блок управління має 6 програм, кожну з яких можна змінити користувачеві, встановити бажаний режим часу, швидкості і пауз між циклами.
Комплектація

Редуктор пасковий - 1 шт.
Пульт управління EURO - 1 шт.

Технічні характеристики

Потужність: 100Вт
Харчування: 12В
Діапазон обертів вала: 50-220 об / хв.
Діаметр вала: 14мм.
Довжина валу: 53 мм.
Діапазон робочих температур (С): +5 ... + 45


Електропривод встановлюється на вал ротора медогонки, забезпечує обертання ротора в діапазоні від 50 до 220 оборотів в хвилину і установкою часу відкачки меду від 1 хвилини до 7 хвилин. Управління двигуном здійснюється сучасним високочастотним польовим транзистором. Блок управління під час роботи постійно відстежує вхідний напруга, споживання і температуру основних силових частин пристрою, тим самим забезпечується надійність і захист від виходу з ладу модулів пристрою.

Передбачено захист від перевищення навантаження. При збільшенні навантаження споживання понад 4,5 ампер, під час роботи пристрою підсвічується індикатор, при тривалості перевищення порогових значень більш ніж на 8 секунд, пристрій переходить в аварійний режим.

Крім цього є вбудований захист від зниженої і підвищеної напруги. При зменшенні вхідної напруги менш ніж 10 вольт і при збільшенні більш ніж 14 вольт, блок управління переходить в аварійний режим.

При перегріванні пристрою спрацьовує "Захист від перегріву". При високій тривалому навантаженні, викликаної механічними поломками рухомих вузлів медогонки або ж у разі коли ротор чіпляється про мед, можливий перегрів пульта управління. У разі перегріву силових частин вище 100 градусів за Цельсієм, Блок управління переходить в аварійний режим.

У даній моделі приводу для медогонки використовується ремінний редуктор. Конструкція приводу включає в себе: електродвигун 100вт. з високим ККД, зубчастий ремінь, провідний і ведений шків. Підставку редуктора виконано з листової сталі 3 мм пофарбованої антибактеріальної фарбою, привідний шків виготовлений з алюмінію, ведений шків виготовлений з первинного скло-наповненого поліаміду. Всі елементи обертання встановлені на шарико-підшипниках. В якості приводу використовується зубчастий ремінь GT3x391mm. Верхня частина, чохол редуктора виготовлений з високоміцного АБС пластика.

Заявлений ресурс

Після проведення випробувань, виробник заявляє наступні показники зносостійких характеристик:

• електродвигун, провідний і ведений шків - не менше 10-20 років
• шарикопідшипники не менше 3-7 років
• Зубчастий ремінь GT3x391mm., Не менше 2-5 років


Увага! При використанні з редукторного медогонках обов'язково відключити динамічне гальмування двигуном (меню 103 Of). При неправильному використанні можливий вихід з ладу редуктора медогонки!
Важливо! Не допускається використання зарядних станцій і світлодіодних драйверів. Можливий вихід з ладу пульта управління! Що є не гарантійним випадком!

Програмування блоку

Блок управління має 6 програм, кожну з яких можна змінити користувачеві,
встановити бажаний режим часу, швидкості і пауз між циклами.
Для зміни часу, швидкості і пауз між циклами роботи програм, необхідно в
обраною програмою натиснути і утримати кнопку "PROGRAM" більше 3 секунд, після звукового
сигналу пристрій перейде в режим програмування обраної програми.
На прикладі програми Р2. Після утримання кнопки "PROGRAM" більше 3 секунд, на екрані
відображає Р2.1 (міняємо час і швидкість першого циклу) натискаємо "PROGRAM"
короткочасно, переходимо в Р2.Р (міняємо паузу між циклами) натискаємо "PROGRAM"
короткочасно, переходимо в Р2.2 і т.д. вихід з меню зміни програм автоматично
після редагування останнього циклу програми. ВАЖЛИВО! Встановлюйте паузи між
циклами з запасом по часу для повної зупинки ротора медогонки перед наступним
стартом.

Робота медогонки в ручному режимі (Р0)

Швидкість, напрямок і час обертання в цьому режимі виставляються на пульті блоку
управління вручну за допомогою відповідних кнопок. Після закінчення обертання в одну
зі сторін, або натискання кнопки «Стоп» проводиться витримка 12 сек. Після зупинка,
коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої
роботі з пультом - наприклад, включення реверсу або увійти в меню програмування.
Робота медогонки в автоматичному режимі (Р1; 2; Р3; Р4; Р5)

Для роботи медогонки в автоматичному режимі необхідно:

В меню установки режимів в в розділі 106 поставити "ON" см. Розділ "Меню установки
режимів "вибрати на пульті управління одну з програм. Після закінчення обертання в
одну зі сторін проводиться витримка 5-30 сек. для повної зупинки ротора медогонки,
після чого автоматично відбувається перемикання реверсу обертання електродвигуна і
виконується подальший етап відповідно до обраної програми. ВАЖЛИВО!
Встановлюйте паузи між циклами з запасом по часу для повної зупинки
ротора медогонки перед наступним стартом.
Робота медогонки в напівавтоматичному режимі (Р1; 2; Р3; Р4; Р5)

Для роботи медогонки в напівавтоматичному режимі необхідно:

В меню установки режимів в в розділі 106 поставити "OFF" см. Розділ "Меню установки
режимів "вибрати на пульті управління одну з програм. Після закінчення обертання в
одну зі сторін проводиться витримка 5-30 сек. для повної зупинки ротора медогонки,
програма виконує звуковий сигнал про завершення циклу, чекає підтвердження
виконання наступного циклу кнопкою "СТАРТ", після чого автоматично відбувається
перемикання реверсу обертання електродвигуна і виконується подальший етап в
відповідно до обраної програми.

ПАРАМЕТР ЗНАЧЕННЯ
101 Загальна потужність PWM
103 Гальмування двигуном
104 Захист по струму ампер
105 Захист по температурі
106 Режим Автомат / Напівавтомат
107 Відображення верхнього значення швидкості
108 Відображення нижнього значення швидкості
110 Час першого ривка для укладання касет
111 Сила першого ривка для укладання касет
