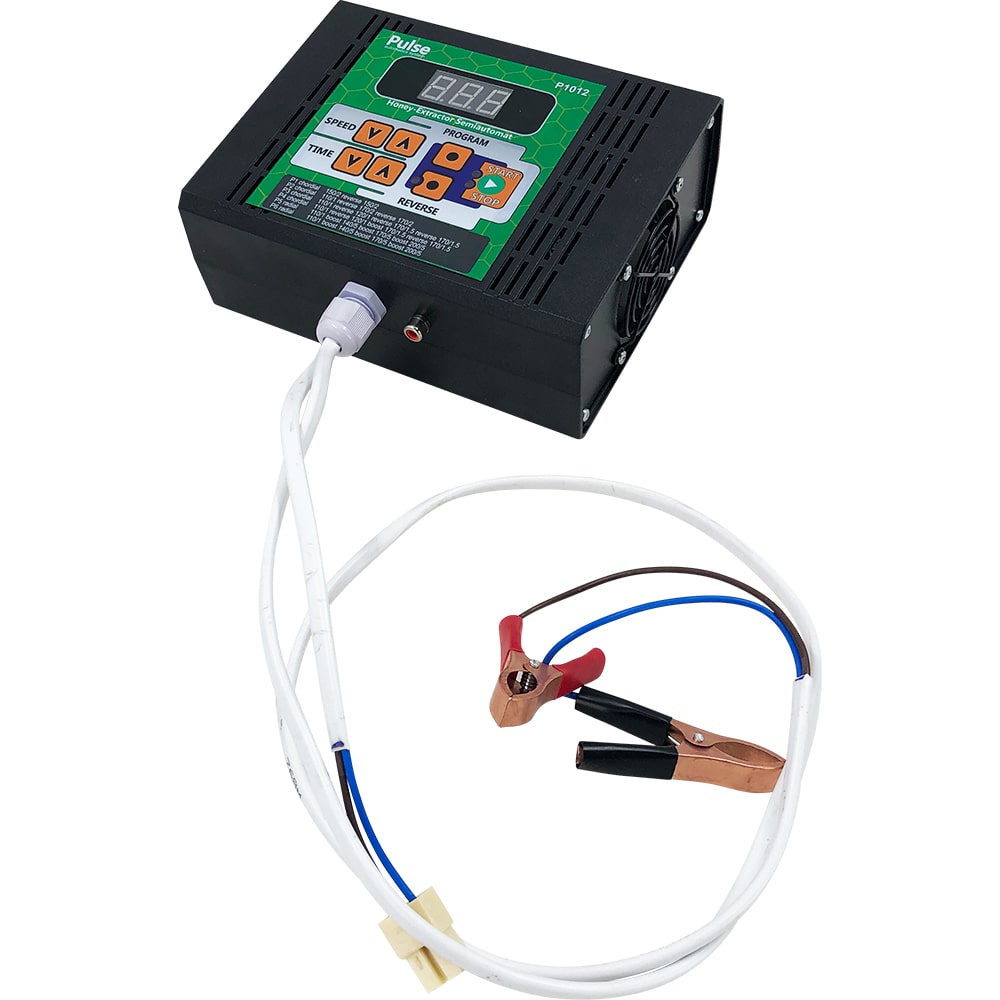

Пульт управління для медогонки 24V (300 Вт). Універсальний для хордіально-радіальних медогонок

Опис

Електронний пульт управління універсального типу - сумісний з медогонками живленням 24 В, використовує динамічне гальмо під час роботи з медогонками з ремінною передачею. У ньому є чотири базові програми для хордіальних і дві програми для медогонок радіального типу, може працювати як в автоматичному, так і напівавтоматичному режимі.

Має захист від перенапруги - у разі зростання навантаження понад 4-10А напруги загоряється червоний сигнал індикатора, довше 20 секунд - прилад переходить на роботу в аварійному режимі.

 Пульт захищений від зниження і підвищення напруги - у разі її коливань менше 18В або більше 32В, пульт перемикається на аварійний режим.

 Також пульт захищений від перегріву - у разі зростання температури силових частин понад 50-100 градусів від стандартних 50 градусів (через механічні поломки частин ротора або внаслідок взаємодії з медом), прилад перемикається на аварійний режим.

Загалом пульт має шість базових режимів-програм. При цьому користувач може налаштувати бажаний час роботи, вибрати режим швидкості та тривалість пауз між циклами. Для користувацького налаштування потрібно вибрати програму і затиснути кнопку "Program" на кілька секунд до звукового сигналу, потім пульт переходить у режим редагування.

Приклад користувацького налаштування режиму Р2. Після затискання кнопки "Program" довше 3 сек на екрані з'явиться значення Р2.1 (можна змінити час і швидкість для 1-го циклу), ще раз коротке натискання "Program", з'явиться значення Р2.Р (тут можна змінювати тривалість паузи між циклами), ще коротко натиснути "Program", з'явиться значення Р2.2 (налаштування другого циклу роботи) тощо. Після зміни останнього циклу автоматично буде виконано вихід із цього меню.

Увага! Рекомендуємо встановлювати тривалість паузи між циклами із запасом часу, щоб ротор медогонки повністю зупинився перед наступним циклом.

Ручний режим роботи (Р0)
Ви вручну можете відрегулювати швидкість і напрямок обертання, а також час циклу, використовуючи позначені кнопки на пульті. Пауза тривалістю 12 секунд буде проведена після закінчення руху в будь-яку зі сторін. Коли буде проведена зупинка, загориться індикатор "СТОП", можна продовжити роботу - увімкнути реверс або повернутися в меню налаштування програм.


Автоматичні режими роботи (Р1; Р2; Р3; Р4; Р5)
Щоб перейти в автоматичний режим роботи, потрібно натиснути "On" у меню режимів у 106-му розділі, і зі списку програм вибрати необхідну. Коли завершиться обертання, прилад виконає паузу від 5 до 30 секунд, щоб ротор повністю зупинився. Після цього, реверс електродвигуна перемикається і буде виконуватися послідовність дій, закладена в обрану програму.

Увага! Рекомендуємо ставити паузи між циклами з достатнім часом для того, щоб повністю зупинився ротор медогонки перед наступним циклом.

Напівавтоматичний режим (Р1; Р2; Р3; Р4; Р5)
Для запуску необхідно в 106-му пункті меню вибору режиму поставити значення "Off", потім вибрати потрібну програму. Різниця полягає в тому, що коли закінчиться обертання і відбудеться пауза від 5ти до 30 секунд до повної зупинки ротора, Ви почуєте звуковий сигнал. Для продовження циклу слід натиснути кнопку "Старт". Тоді електродвигун переключиться в режим реверс і виконається наступний запрограмований крок.

Список значень меню:
101:Загальна потужність PWM
103: Гальмування двигуном
104: Захист струму ампер
105: Захист температури
106: Режим Автомат/Напівавтомат
107: Відображення верхньої межі швидкості
108: Відображення нижньої межі швидкості
110: Час першого ривка для укладання касет
111: Сила першого ривка для укладання касет
